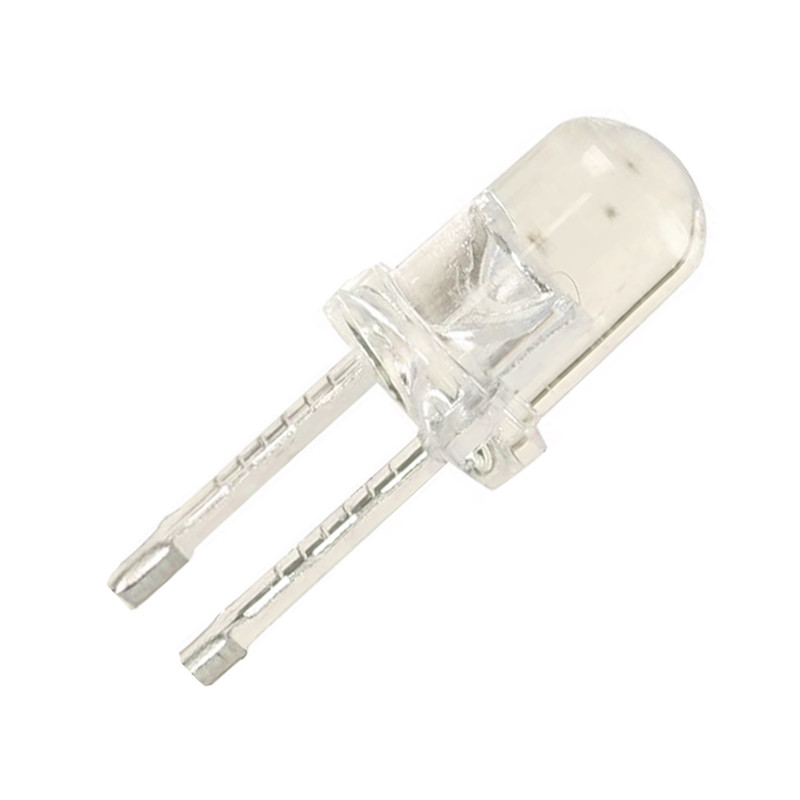

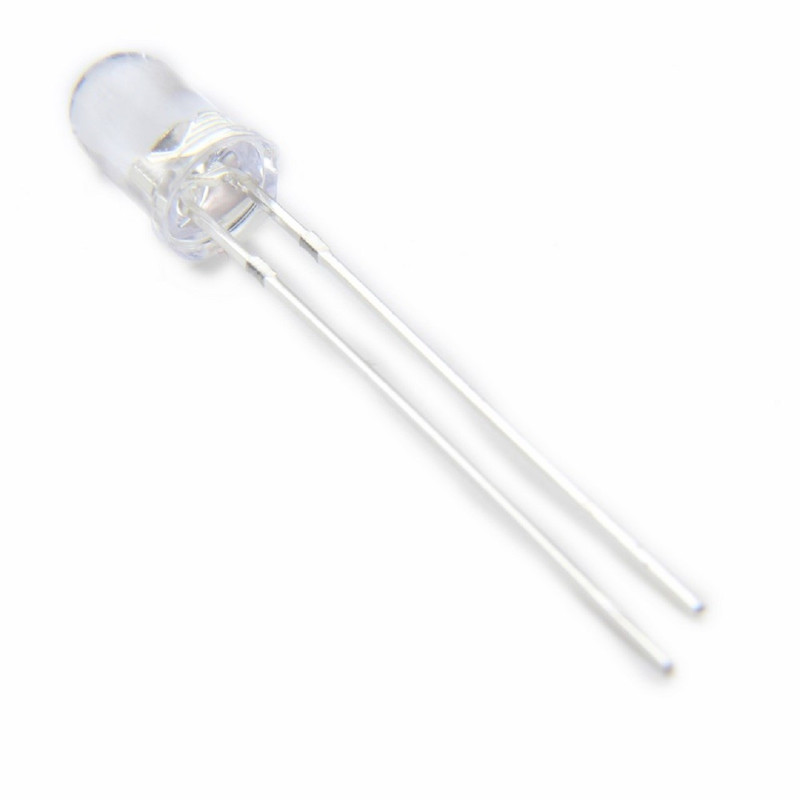

مقدماتی در باره دیود LED
این مقاله بسیار خلاصه و فقط در حد آشنایی است .
دیودهای پخش کننده نور که به LED معروف هستند ، ویزه گی هایی دارند که بهتر است کاربران آنها را بدانند .
هر کدام از دیود ها باتوجه به ترکیباتی که در ساخت قسمت تولیدکننده نور آنها بکار میرود ، دارای نور و ویژگی های خاصی می باشد . عوامل زیر برای کاربران اهمیت زیادی دارند.
- شدت نور : نوری که در یک زاویه ای از دیود ، به چشم بیننده میرسد . با واحد کندلا ( cd) یا میلی کندلا ( mcd ) بیان می شود . یا نوری که یک دیود در کل جهات ( در داخل یک کره ) تولید میکند با واحد لومن ( LUM) بیان میشود .
- رنگ نور : هر دیود ، نور تکرنک و خاص خود را تولید میکند که فرکانس خاص خود را دارد و هر نور را با فرکانس آن و معمولا با طول موج آن فرکانس ( λ )معرفی میکنند .
- عمر مفید دیود : به مدت زمانی اطلاق میشود که شدت نور دیود به میزان مشخصی کاهش یابد . مثلا 20% یا 50% .
- بقیه پارامترها مانند ولتاژ-جریان -توان – دمای کار و دمای انبارش و رطوبت محیط ، به سه عامل اصلی بالا وابسته هستند که برای طراحان اهمیت دارند ولی برای کابران عادی چندان مهم نیستند .
خلاصهُ نکات مهم برای طراحان مدارات دیودی و کاربران معمولی (دیود LED)
- عمر مفید دیود از لحظه تولید ، ( حتی در حال عدم استفاده ) شروع میشود . عواملی که در کاهش عمر مفید دیود ها موثر هستند ، عبارتند از 1- دمای محیط . 2- رطوبت محیط . 3- الکتریسیته ساکن موجود در اشیاء ، محیط و تماس حفاظت نشده اشیاء و انسانها با آنها .
به همین خاطر کارخانه ها دیود را در بسته بندی های خاص و آنتی استاتیک با رطوبت کنترل شده قرار میدهند . حتی در این حالت نیز بتدریج و با گذر زمان عمر و کیفیت دیود کاهش مییابد . (در موقع خرید به تاریخ تولید توجه شود ) .
کارخانه ها توصیه میکنند در مدت کوتاهی بعد از باز کردن بسته بندی اصلی ، دیود ها استفاده شوند . سرعت کاهش عمر دیود بعد از باز کردن بسته بندی ، افزایش مییابد .
در زمان مونتاژ ، باید دمای لحیمکاری و همچنین زمان آن مطابق دیتا شیت دیود ، کنترل شود . ضمنا هنگام دست زدن به دیود در زمان مونتاژ ، باید از تجهیزات انتی استاتیک استفاده شود تا عمر دیود زیاد کاهش نیابد .
- رنگ نور دیود را میتوان تا حدودی ثابت در نظر گرفت . ولی در واقع تابعی از شدت جریان عبوری از آن میباشد . میتوان این وابستگی را در منحنی هایی که توسط کارخانه سازنده در دیتاشیت ارائه میشود دید .
- شدت نور تابعی از جریان عبوری از دیود میباشد . از آنجاییکه طول موج نور ساطع شده نیز به جریان عبوری وابسته است ، میتوان نتیجه گرفت رنگ نور ( طول موج λ ) متناسب با شدت نور تغییر میکند .
- عمر مفید دیود به شدت به دمای داخل دیود در حالت روشن بودن (چیپ ست ) وابسته است . بنابراین خنک کاری در حدی که دما را در محدوده تعیین شده توسط دیتا شیت نگهدارد مهم است .
- برای رسیدن به اهداف فوق ، استفاده از درایور های استاندارد ، برای تغذیه دیود ها از اهمیت بالایی برخوردار است .
شرکت تابان پرتو کوش – تپکو بهمن 1403
